Personenwaage

Bewertung: 5 / 5

Stern aktivStern aktivStern aktivStern aktivStern aktiv

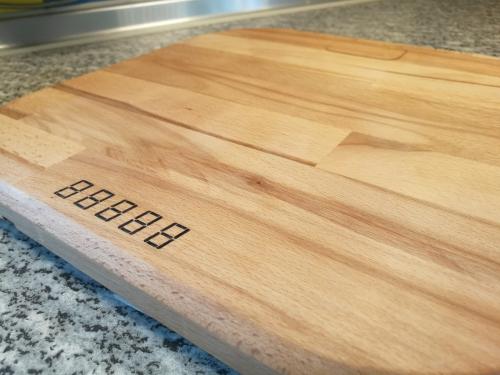

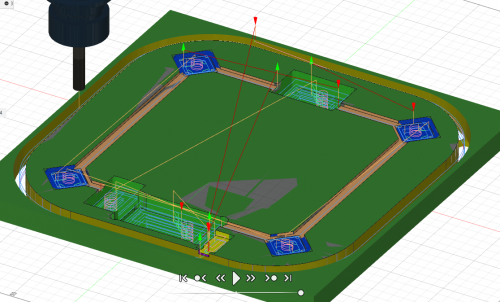

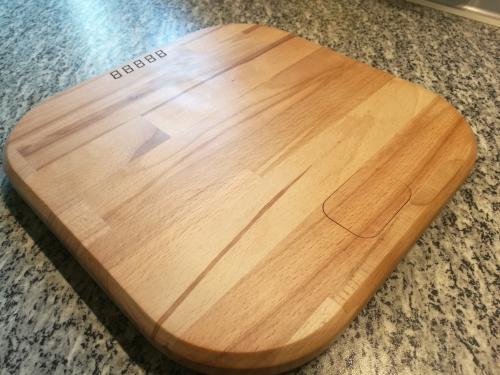

Das Gehäuse wurde aus einer 19mm Buchenleimholzplatte mit der CNC Fräse gefräst. Die Abfasung erfolgte mit der Oberfräse von Hand. Eingesetzt werden vier einfache Halbbrücken-Wägezellen, die kostengünstig (~4€) über das Internet bezogen werden können. Ausgelesen werden die Wägezellen über eine HX711 AD-Wandler und einen eigen entwickelten Arduino-Clon. Die Arduino-Platine besitzt neben dem HX711-Modul fünf 7 Segment LED Anzeigen, die direkt über den Arduino mit Mosfets und Multiplexing gesteuert werden. Die Stromversorgung erfolgt über eine Lithium-Akku mit USB-Ladeplatine.
Wir planen auch noch eine Variante mit dem ESP (WLAN) und einem Matrixdisplay (wie Fabinfo) zu bauen.

Status: Entwickung

Team: Gregor und Stefan Holzheu

Kosten: 25 €

Sponsoren:

Finanzierung: privat

Start: 15-01-2020

Dauer: 2 Tage

Kontakt: Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!

Files:

URL:
